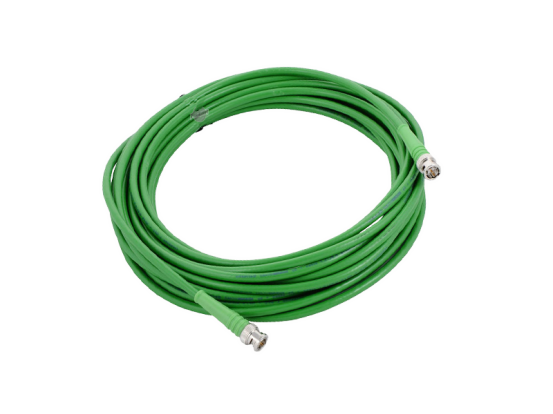

SDI Kabel 10 m
Das macht diesen Artikel aus.
Serial Digital Interface (SDI) über Koaxialkabel). Bei SDI werden die Bild- und Ton-Signale digital über ein einziges Video-Kabel übertragen
Technische Daten
• Aufbau: 02YS(ST)CH0,6/2,8 HD-SDI
• Konstruktion nach EN50117
• Innenleiter: Cu-Massivdraht 1 x 0,60 mm Mantel
• Durchmesser: FRNC 4,2 mm
• AWG: 23
• Leiterisolation: Gas injected PE 2,8 mm
• Abschirmung: Cu-Geflecht verzinnt AL/PT-Folie
• Bedeckung, opt.100 %
• Temperaturbereich: min. -30 °C
• Temperaturbereich: max. 70 °C
• Brandlast je m: 0,06 kWh
• Gewicht bei 1 m: 22 g
• Aufmachung, VPE: 100 m/500 m/1000 m Rolle
• Passender Stecker: BNC0.6/2.8, ...-T, ...-HDTV, ...-HDTV-T
• Passender Stecker: 1-6051-2100-1, NBNC75BFG7
• Farbe: grün
• Ausführung: FRNC
ELEKTRISCHE DATEN:
• Kapazität Ader/Ader bei 1 m: 53 pF
• Schirmwiderstand bei 1 km: 17 Ohm
• Schirmungsmaß > 90 dB
• Gleichstromwiderstand pro km: Innenleiter 60,5 Ohm
• Wellenwiderstand: ( /-1 %) 75 Ohm
• Max. Verzögerungsdifferenz (Skew): @100 MHz (je 100 m): 4 ns
• Verkürzungsfaktor: 0,82
• Dämpfung bei 100 m (20 °C): 50 MHz: 7,3 dB
• Dämpfung bei 100 m (20 °C): 200 MHz: 14,5 dB
• Dämpfung bei 100 m (20 °C): 470 MHz: 22,7 dB
• Dämpfung bei 100 m (20 °C): 862 MHz: 31,1 dB
• Dämpfung bei 100 m (20 °C): 1000 MHz: 33,6 dB
• Dämpfung bei 100 m (20 °C): 1485 MHz: 41,2 dB
• Dämpfung bei 100 m (20 °C): 1750 MHz: 45,2 dB
• Dämpfung bei 100 m (20 °C): 2150 MHz: 50,9 dB
• Dämpfung bei 100 m (20 °C): 3000 MHz: 89,8 dB
Lieferumfang
• 1x 10,00 m SDI Kabel
